حفرة البيتومين
حفرة البيتومين هي منشأة تخزين خرسانية مسلحة تحت الأرض، صُممت لتخزين البيتومين الساخن بأمان، والحفاظ على درجة حرارة التشغيل، وإعادة ضخه إلى خط الإنتاج عند الحاجة. وتُستخدم على نطاق واسع في محطات تخزين البيتومين، ومحطات خلط الأسفلت، ومصانع البيتومين المعدل بالبوليمر (PMB)، ومصانع مستحلب البيتومين، ومراكز الخدمات اللوجستية الخاصة بالبيتومين، حيث توفر حلاً اقتصادياً وذا عمر تشغيلي طويل.

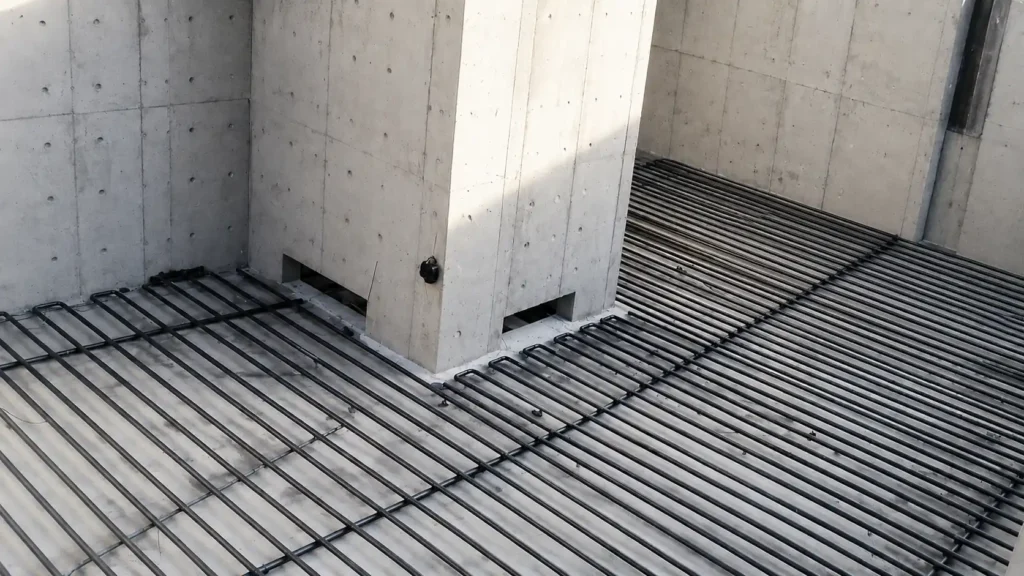

تقوم MBA بتصميم وإنشاء حفر بيتومين مزودة بنظام تسخين بالزيت الحراري وفقاً لمتطلبات كل مشروع. يتم تنفيذ الحفرة بعد أعمال الحفر باستخدام الخرسانة المسلحة، ثم تُركب داخلها ملفات التسخين بالزيت الحراري للحفاظ على البيتومين عند درجة حرارة التشغيل المطلوبة، مما يضمن تدفقاً مستمراً ونقلاً موثوقاً إلى خط الإنتاج.
ما هي حفرة البيتومين؟
حفرة البيتومين هي منشأة خرسانية مسلحة تحت الأرض، صُممت لتخزين كميات كبيرة من البيتومين مع الحفاظ على درجة حرارة التشغيل المطلوبة من خلال نظام تسخين بالزيت الحراري.
وعلى عكس خزانات التخزين الفولاذية التقليدية، تُعد حفرة تخزين البيتومين حلاً اقتصادياً وفعالاً لتخزين كميات كبيرة من البيتومين. ويضمن دوران الزيت الحراري داخل ملفات التسخين توزيع الحرارة بشكل متساوٍ داخل الحفرة، مما يمنع تصلب البيتومين ويضمن استمرارية عمليات الإنتاج دون انقطاع.
المواصفات الفنية لحفرة البيتومين
إن أهم عامل في تخزين البيتومين بكميات كبيرة هو الحفاظ على درجة حرارة التشغيل المطلوبة مع تقليل استهلاك الطاقة إلى أدنى حد. وقد صُممت حفر البيتومين من MBA لتوفير أداء موثوق، وكفاءة عالية في نقل الحرارة، وعمر تشغيلي طويل.

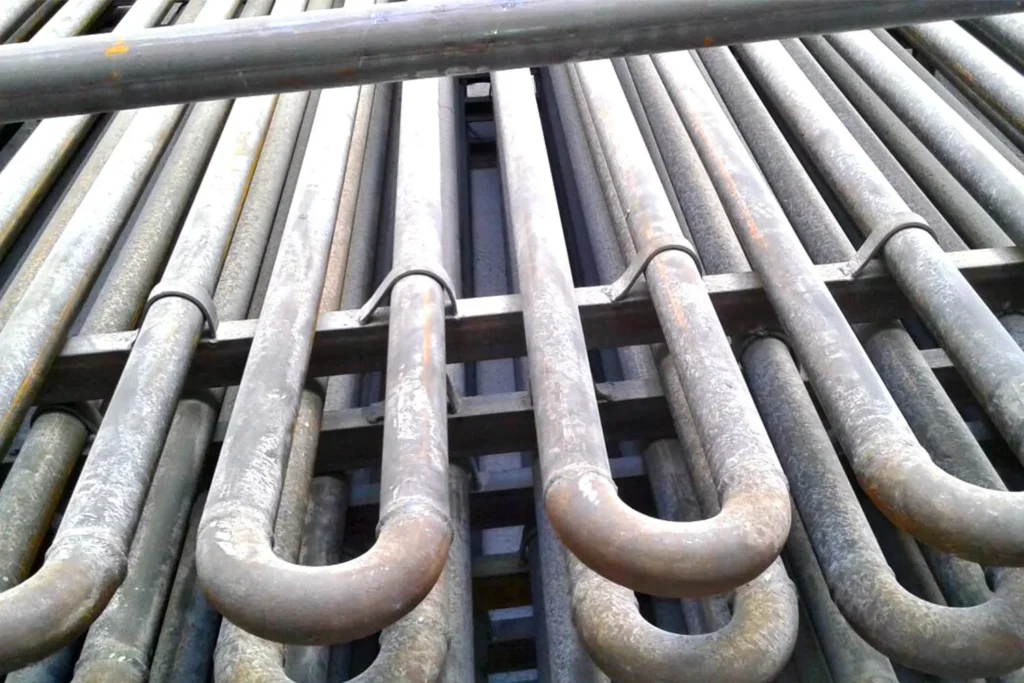

نظام ملفات التسخين بالزيت الحراري عالي الكفاءة
يتم تصميم ملفات التسخين بالزيت الحراري المثبتة في قاع حفرة تخزين البيتومين وفق حسابات هندسية دقيقة. وتضمن الأنابيب الفولاذية غير الملحومة توزيع الحرارة بشكل متجانس داخل الحفرة، مما يمنع انخفاض الحرارة في مناطق معينة ويحافظ على درجة حرارة البيتومين بصورة مستقرة.
أقصى كفاءة للعزل الحراري
تُجهَّز حفر البيتومين المزودة بنظام تسخين بأنظمة عزل حراري عالية الأداء تقلل من فقدان الحرارة الناتج عن الظروف البيئية ودرجة حرارة التربة. ويساهم ذلك في خفض استهلاك الوقود مع الحفاظ على البيتومين عند درجة حرارة التشغيل المطلوبة.
هيكل خرساني مسلح للخدمة الشاقة
تُنشأ حفر البيتومين الخرسانية المسلحة من MBA باستخدام هياكل مصممة لتحمل سعات تخزين كبيرة، والإجهادات الحرارية، وظروف التشغيل المستمرة. ويوفر هذا التصميم متانة عالية وعمر خدمة طويل مع الحد الأدنى من أعمال الصيانة.
مراقبة اختيارية لدرجة الحرارة ومستوى البيتومين
يمكن تجهيز حفرة البيتومين بحساسات لقياس درجة الحرارة وأجهزة رادارية لقياس المستوى، مما يتيح المراقبة المستمرة لدرجة حرارة ومستوى البيتومين، مع إمكانية التكامل الكامل مع أنظمة التحكم والأتمتة في محطات خلط الأسفلت أو محطات تخزين البيتومين.
كيف يعمل نظام تسخين حفرة البيتومين؟
في مشاريع تخزين البيتومين ذات السعات الكبيرة، حيث لا تكفي خزانات التخزين الرأسية أو الأفقية التقليدية، يوفر نظام تسخين حفرة البيتومين حلاً فعالاً وموثوقاً للحفاظ على البيتومين عند درجة حرارة التشغيل المطلوبة.
1. توليد الطاقة الحرارية
يقوم مرجل الزيت الحراري بتسخين الزيت الحراري، ثم يُضخ داخل شبكة ملفات التسخين المثبتة في حفرة تخزين البيتومين الخرسانية المسلحة. ويضمن هذا النظام المغلق نقل الحرارة باستمرار وبأعلى كفاءة.
2. تسخين موضعي ومتجانس
تُوزَّع ملفات التسخين بالزيت الحراري بشكل مدروس، مع زيادة كثافتها في منطقة سحب البيتومين للحفاظ على درجة حرارة الضخ المثالية. ويساهم هذا التصميم في تسخين المناطق المطلوبة فقط، مما يقلل استهلاك الوقود ويحافظ على درجة حرارة البيتومين بين 140 و160 درجة مئوية.
3. نقل آمن ومستمر للبيتومين
بعد وصول البيتومين إلى اللزوجة المطلوبة، يتم نقله بواسطة مضخات نقل البيتومين عالية الأداء إلى محطات خلط الأسفلت، ومصانع البيتومين المعدل بالبوليمر (PMB)، ومصانع مستحلب البيتومين، وخزانات التخزين أو محطات التحميل، مما يضمن استمرارية الإنتاج وكفاءة التشغيل.
الشركة المصنعة لحفر البيتومين الخرسانية المسلحة
احصل على عرض سعر لحفرة بيتومين خرسانية مسلحة مصممة خصيصًا وفقًا لمتطلبات مشروعك
الأسئلة الشائعة حول حفرة البيتومين
اعثر على إجابات لأكثر الأسئلة شيوعًا حول حفر تخزين البيتومين، وأنظمة التسخين بالزيت الحراري، وسعات التخزين، ومجالات الاستخدام، والحلول الهندسية.
لماذا يُفضَّل استخدام حفرة البيتومين بدلاً من خزانات التخزين الرأسية؟
في مشاريع تخزين البيتومين كبيرة السعة أو في المناطق التي يكون فيها توريد البيتومين موسميًا، قد يتطلب تخزين آلاف الأطنان باستخدام الخزانات الرأسية التقليدية استثمارات مرتفعة ومساحات تركيب كبيرة.
توفر حفرة البيتومين الخرسانية المسلحة حلاً أكثر اقتصادية لتخزين كميات كبيرة مع تقليل تكاليف الإنشاء. وبفضل نظام التسخين بالزيت الحراري وملفات التسخين الموزعة حول منطقة السحب، يتم تركيز الحرارة في الأماكن المطلوبة، مما يقلل استهلاك الطاقة ويحافظ على البيتومين عند درجة حرارة الضخ المثالية.
لماذا يُعد تصميم ملفات التسخين بالزيت الحراري مهمًا؟
يؤثر قطر ملفات التسخين بالزيت الحراري وطولها وطريقة توزيعها بشكل مباشر على كفاءة نقل الحرارة داخل حفرة البيتومين. وقد يؤدي التصميم غير الصحيح لنظام التسخين بالزيت الحراري إلى عدم تجانس توزيع الحرارة، وزيادة استهلاك الوقود، وارتفاع فاقد الطاقة.
في MBA، نجري حسابات هندسية حرارية دقيقة وفقًا لسعة التخزين، وظروف موقع المشروع، والمناخ المحلي، لتصميم أكثر أنظمة ملفات التسخين بالزيت الحراري كفاءة. ويضمن ذلك توزيعًا متجانسًا للحرارة، ولزوجة مثالية للبيتومين، وانخفاض تكاليف التشغيل، وأداءً موثوقًا وطويل الأمد.
هل يمكنكم تحديث نظام التسخين في حفرة البيتومين الخرسانية المسلحة الحالية لدينا؟
نعم. بالإضافة إلى تصميم وإنشاء حفر بيتومين جديدة، تقدم MBA أيضًا خدمات تحديث وتأهيل (Retrofit) لحفر البيتومين الخرسانية المسلحة القائمة.
نقوم باستبدال أنظمة ملفات التسخين بالزيت الحراري القديمة أو منخفضة الكفاءة أو التالفة بتصميمات جديدة عالية الكفاءة، مما يحسن انتقال الحرارة، ويخفض استهلاك الوقود، ويضمن توزيعًا متجانسًا للحرارة داخل البيتومين. ويتم تصميم كل مشروع تحديث وفقًا لأبعاد الحفرة الحالية، وسعة التخزين، وظروف التشغيل، لضمان أفضل أداء وكفاءة تشغيلية.
ما هي سعات التخزين المتوفرة لحفر البيتومين؟
تقوم MBA بتصميم وإنشاء حفر بيتومين خرسانية مسلحة بسعات قياسية تبلغ 500 طن، 1000 طن، 1500 طن، 2000 طن، 2500 طن، 3000 طن، و5000 طن، بما يلبي متطلبات مشاريع تخزين البيتومين المختلفة.
كما يمكننا تصميم حفر تخزين البيتومين بسعات وأبعاد مخصصة وفقًا لمتطلبات المشروع، وظروف الموقع، واحتياجات التشغيل الخاصة بكل عميل.
تقنيات ومعدات البيتومين
توفر MBA مجموعة متكاملة من معدات البيتومين المصممة لتلبية احتياجات مصانع الأسفلت ومحطات البيتومين ومشاريع البنية التحتية. تتميز جميع الأنظمة بكفاءة عالية في استهلاك الطاقة، وتشغيل موثوق، وعمر خدمة طويل وفقاً للمعايير الدولية للجودة.
استعرض فئات معدات البيتومين التالية للعثور على الحل المناسب لتخزين البيتومين وتسخينه ونقله وإنتاج البيتومين المعدل ومستحلبات البيتومين وغيرها من تطبيقات صناعة الطرق.

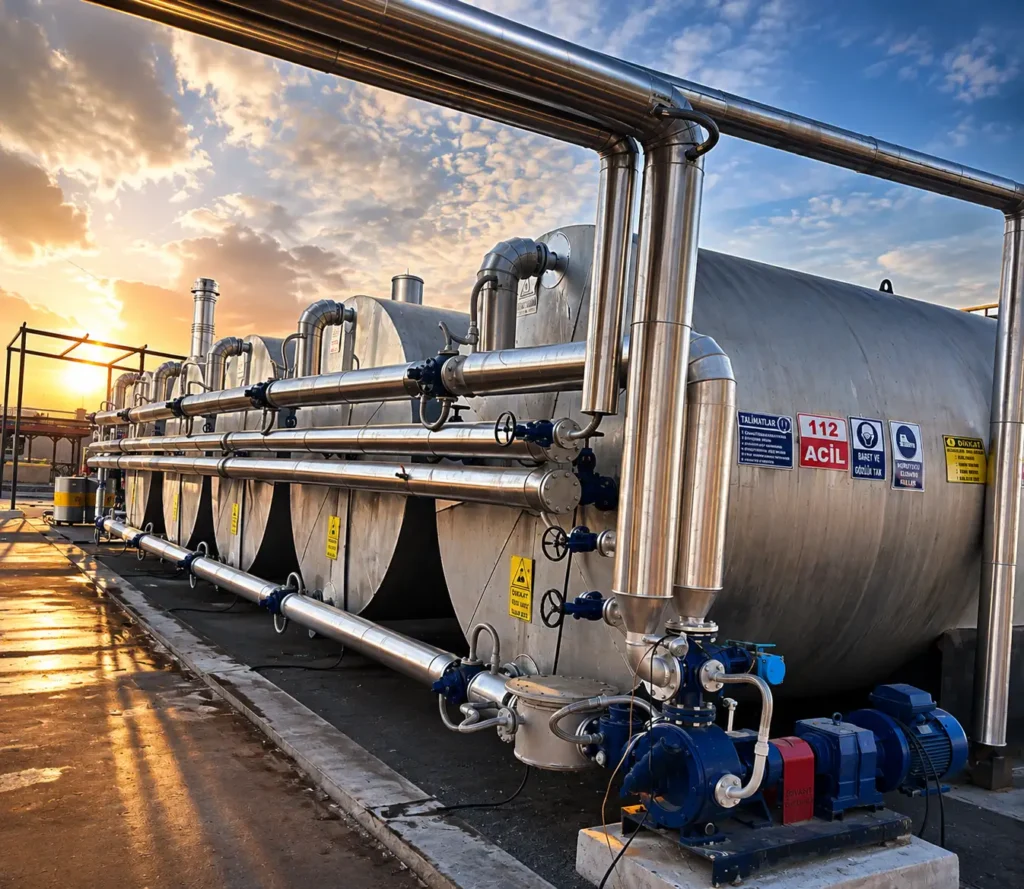

خزان البيتومين
تم تصميم خزانات البيتومين لتخزين وتسخين البيتومين بأمان عند درجة الحرارة المطلوبة للتشغيل. تتوفر بأنظمة تسخين كهربائية أو بالزيت الحراري وبسعات مختلفة لتلبية متطلبات مشاريع الأسفلت والبيتومين.

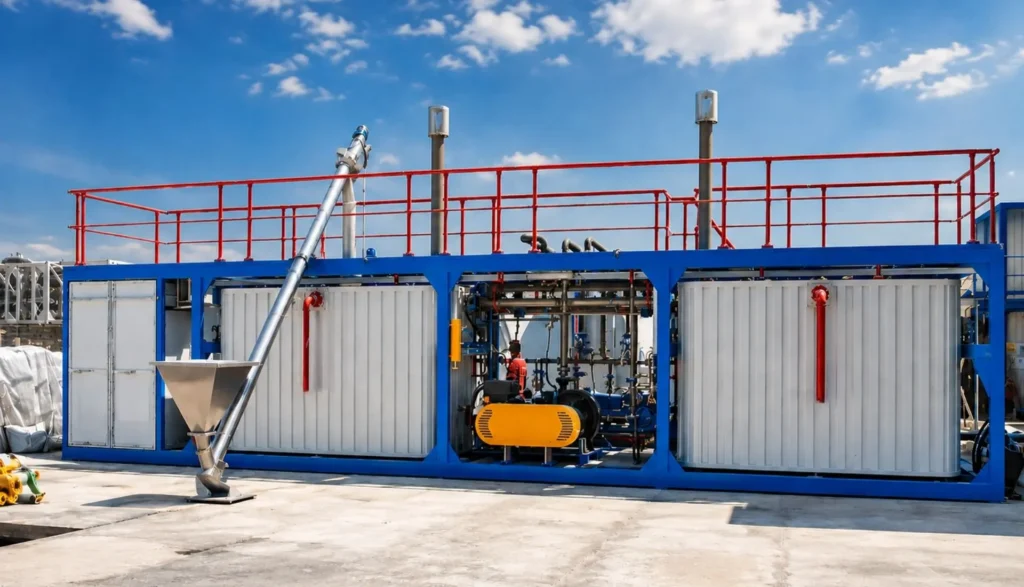

مصنع البيتومين المعدل بالبوليمرات (PMB)
تُستخدم مصانع البيتومين المعدل بالبوليمرات لإنتاج البيتومين عالي الأداء باستخدام SBS و APP و EVA وإضافات البوليمر الأخرى. تضمن هذه الأنظمة الخلط المتجانس والجرعات الدقيقة وكفاءة الإنتاج.

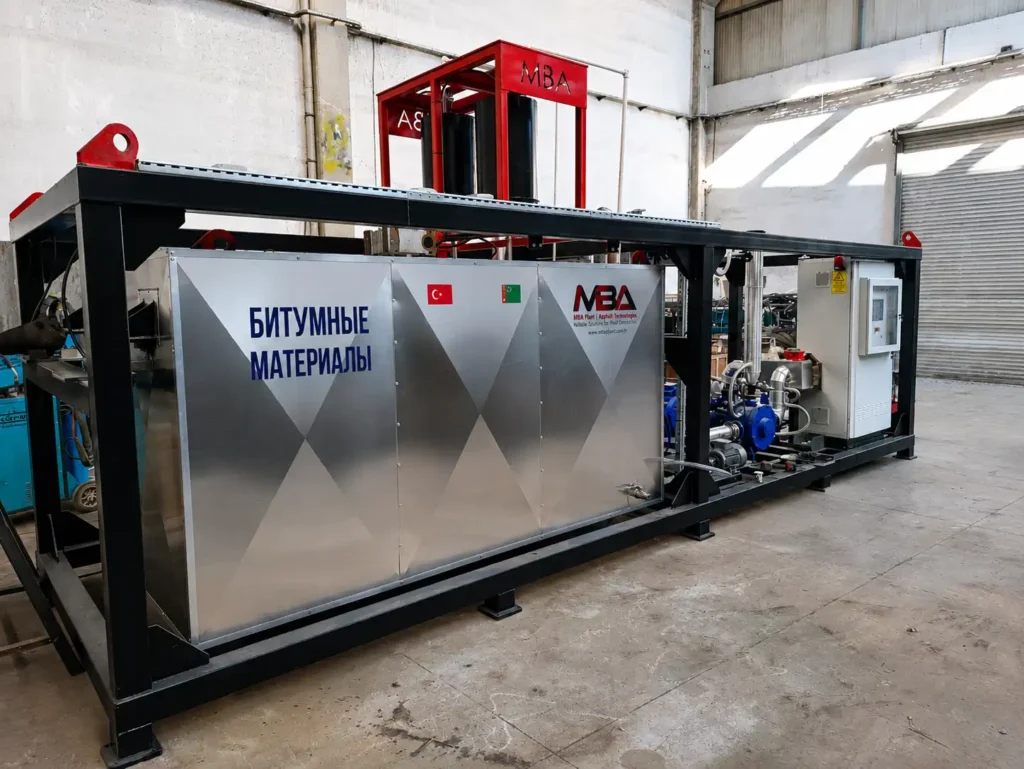

مصنع مستحلب البيتومين
تم تصميم مصانع مستحلب البيتومين لإنتاج المستحلبات الكاتيونية والأنيونية المستخدمة في مشاريع إنشاء وصيانة الطرق. توفر أنظمة التحكم الآلية جودة إنتاج مستقرة وتشغيلاً موثوقاً.

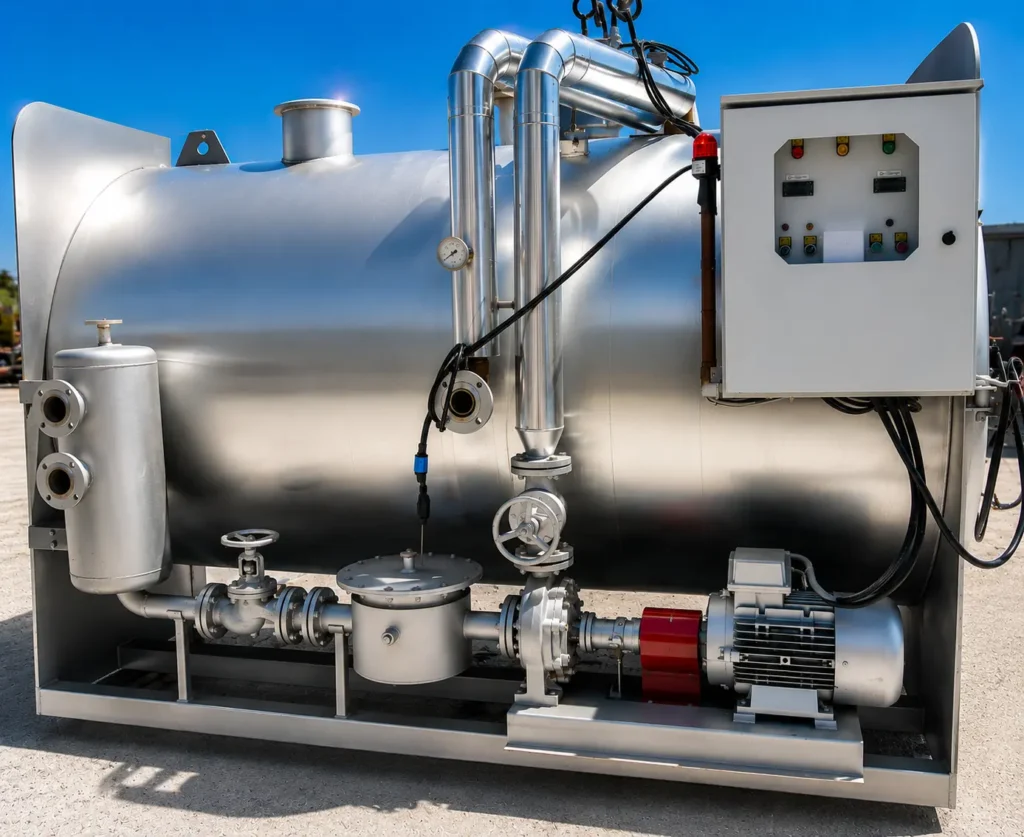

غلاية الزيت الحراري
تُستخدم غلايات الزيت الحراري لتسخين خزانات البيتومين وخطوط الأنابيب والمعدات الصناعية. توفر كفاءة حرارية عالية وتوزيعاً متجانساً للحرارة لضمان تشغيل اقتصادي وموثوق.

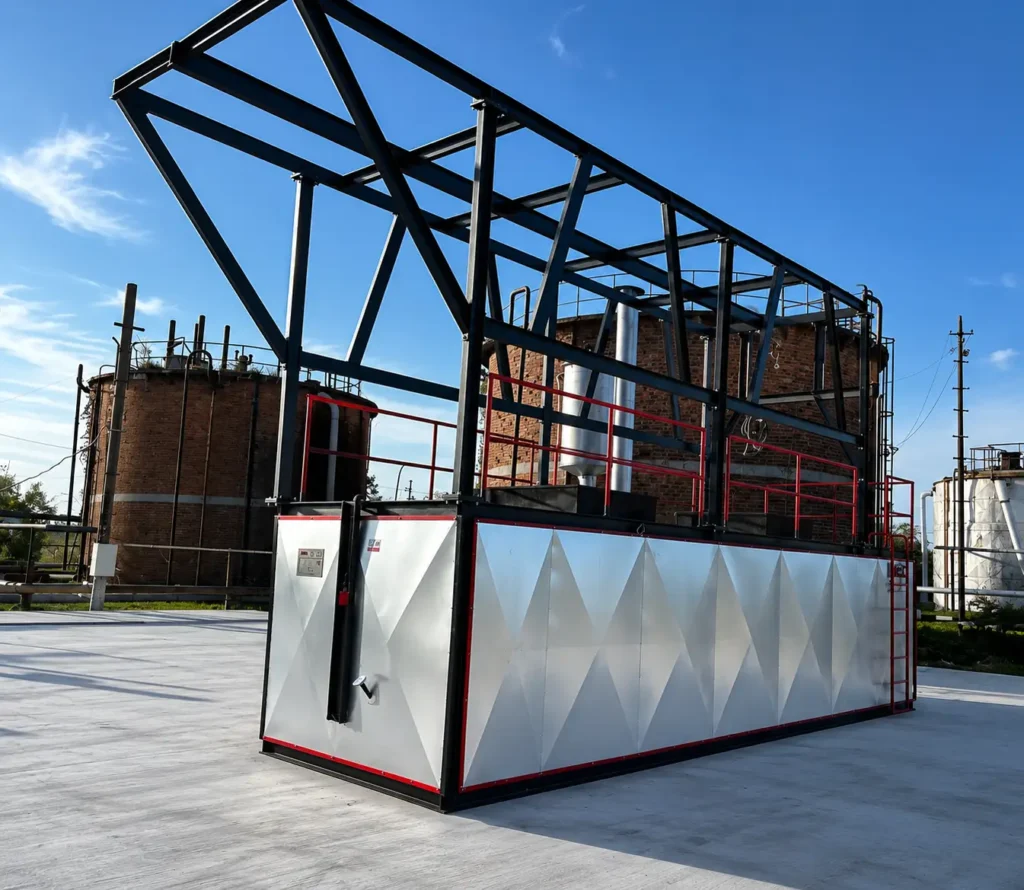

وحدة صهر بيتومين أكياس جامبو
