مجفف مصنع الأسفلت
يُعد مجفف مصنع الأسفلت أحد أهم المكونات في مصنع خلط الأسفلت، حيث يقوم بإزالة الرطوبة من الركام وتسخينه إلى درجة الحرارة المطلوبة قبل نقله إلى نظام الغربلة.
تؤثر كفاءة عملية التجفيف بشكل مباشر على جودة الخلطة الأسفلتية، والطاقة الإنتاجية، واستهلاك الوقود، ومستويات الانبعاثات. ولذلك فإن أسطوانة تجفيف مصنع الأسفلت المصممة هندسياً تُعد من أهم العوامل التي تحدد كفاءة وأداء المصنع.
تقوم شركة MBA بتصنيع مجففات مصانع الأسفلت عالية الكفاءة، المصممة لتحقيق أعلى معدلات انتقال الحرارة، وتقليل استهلاك الوقود، وإطالة العمر التشغيلي، مع ضمان أداء موثوق حتى في أصعب ظروف التشغيل. وبفضل تقنية التجفيف المتطورة، تساعد أنظمة التجفيف الدوارة لدينا على تحقيق إنتاج مستقر وتقليل تكاليف التشغيل.
ما هو مجفف مصنع الأسفلت؟
يُعد مجفف مصنع الأسفلت من أهم المكونات في مصنع خلط الأسفلت، حيث يقوم بتجفيف الركام وتسخينه داخل أسطوانة دوارة باستخدام الغازات الساخنة ذات درجات الحرارة المرتفعة. ويعمل على إزالة الرطوبة من الركام ورفعه إلى درجة الحرارة المطلوبة قبل نقله إلى نظام الغربلة لاستكمال عملية الإنتاج.
داخل أسطوانة التجفيف، تقوم ريش الرفع (Flights) المصممة هندسياً برفع الركام وتوزيعه باستمرار داخل تيار الغازات الساخنة، مما يحقق أعلى كفاءة لانتقال الحرارة. ويضمن هذا التصميم تجفيفاً متجانساً، وتقليل استهلاك الوقود، وزيادة الطاقة الإنتاجية، مع الحفاظ على جودة الخلطة الأسفلتية بشكل ثابت.
التفاصيل الهندسية التي تحقق أعلى كفاءة حرارية
لا تعتمد كفاءة مجفف مصنع الأسفلت على قوة اللهب فقط، بل على مدى كفاءة انتقال الحرارة إلى الركام. لذلك تقوم شركة MBA بتصميم أسطوانات تجفيف مصانع الأسفلت لتحقيق أعلى معدل لانتقال الحرارة، وتقليل استهلاك الوقود، وضمان أداء تجفيف ثابت من خلال ثلاثة مبادئ هندسية رئيسية.

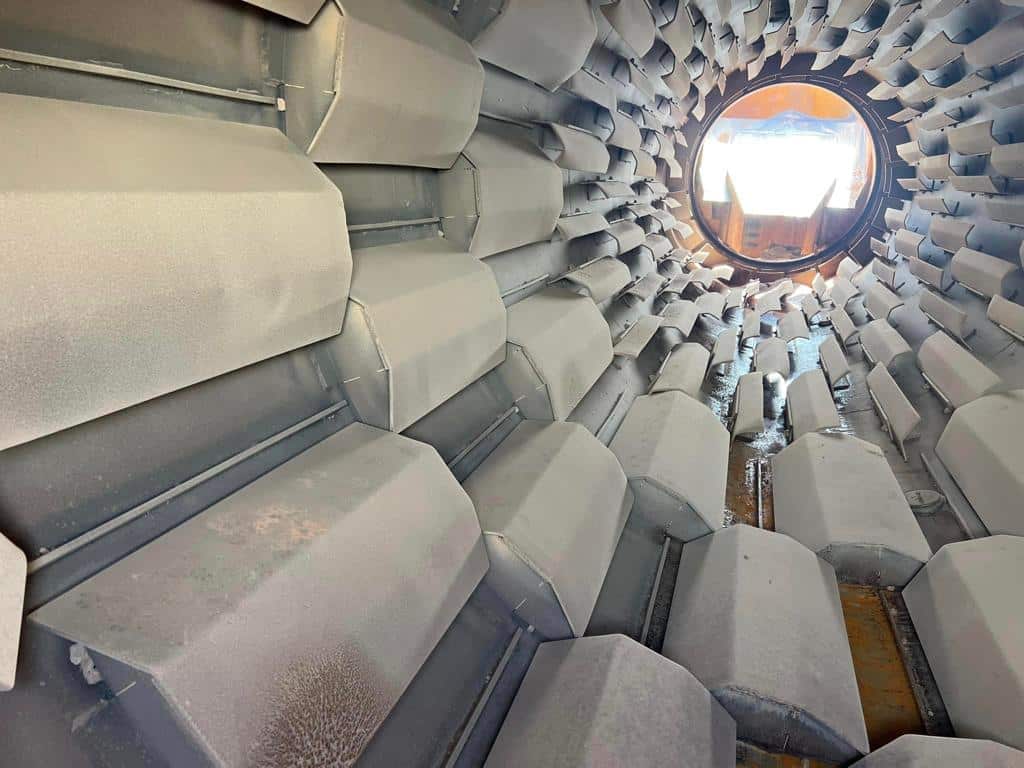

1. تصميم هندسي مخصص لريش الرفع داخل الأسطوانة
يتم تصميم ريش الرفع (Flights) من حيث التوزيع، وزاوية الميل، والشكل الهندسي بعناية لتكوين ستارة متجانسة من الركام داخل أسطوانة التجفيف الدوارة.
يسمح هذا التصميم ببقاء الركام داخل تيار الغازات الساخنة للمدة المثالية، مما يزيد من كفاءة انتقال الحرارة ويقلل فقدانها عبر الأسطوانة. ونتيجة لذلك يمتص الركام كمية أكبر من الطاقة الحرارية، وتنخفض درجة حرارة غازات العادم، وتتحسن كفاءة استهلاك الوقود بشكل ملحوظ.
ومن خلال التصميم الهندسي الصحيح لريش الرفع، يمكن خفض استهلاك الوقود بنسبة تتراوح بين 15% و20%، وذلك حسب نسبة رطوبة الركام، والطاقة الإنتاجية للمصنع، وظروف التشغيل. كما يساهم هذا التصميم في استقرار إنتاج الخلطة الأسفلتية وخفض تكاليف التشغيل.

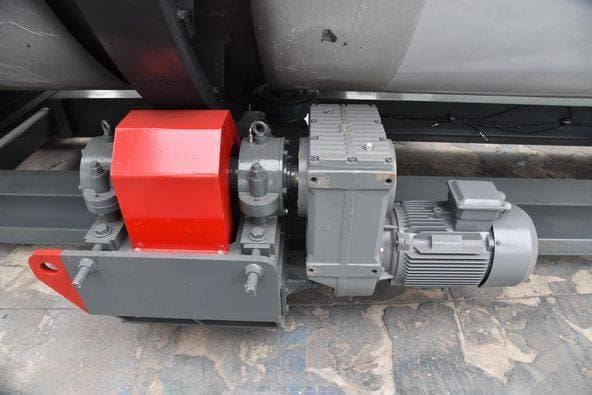

2. نظام الدفع الاحتكاكي للخدمة الشاقة
تم تصميم مجففات مصانع الأسفلت من MBA للعمل في درجات حرارة مرتفعة وتحمل الأحمال الديناميكية المستمرة. تدور أسطوانة التجفيف على بكرات دعم للخدمة الشاقة باستخدام حلقات فولاذية مطروقة ونظام دفع احتكاكي (Friction Drive) عالي الاعتمادية، مما يضمن تشغيلًا مستقرًا وعمرًا تشغيليًا طويلًا حتى في أصعب ظروف الإنتاج.
يعتمد نظام الدفع على محركات كهربائية عالية العزم مزودة بنظام التشغيل الناعم (Soft Starter)، مما يوفر بدء تشغيل وإيقافًا سلسًا مع تقليل الإجهادات الميكانيكية على منظومة الدفع. ويساعد ذلك على إطالة العمر التشغيلي للمحركات وعلب التروس ومكونات الدعم.
ولتعويض التمدد الحراري أثناء التشغيل، تم تجهيز أسطوانة التجفيف بوحدات دعم مصممة هندسيًا تسمح بحركة محكومة للأسطوانة. ويؤدي هذا التصميم إلى تقليل الإجهادات الميكانيكية، ومنع التآكل المبكر، وضمان تشغيل موثوق حتى أثناء الإنتاج المستمر بطاقة عالية.

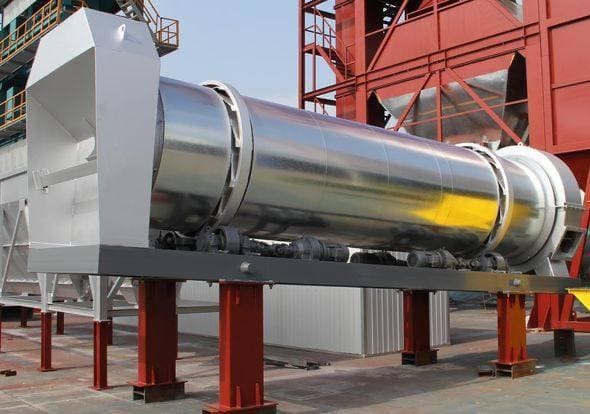

3. عزل حراري عالي الكفاءة لأسطوانة التجفيف
للحد من فقدان الحرارة وتحقيق أعلى كفاءة حرارية، يتم عزل الهيكل الخارجي لـ مجفف مصنع الأسفلت باستخدام صوف صخري عالي الكثافة، مما يقلل بشكل كبير من فقدان الحرارة إلى البيئة المحيطة، ويخفض استهلاك الوقود ويحسن كفاءة استخدام الطاقة.
ويتم حماية طبقة العزل بغطاء خارجي مصنوع من الفولاذ المقاوم للصدأ أو صفائح الألمنيوم، مما يوفر مقاومة ممتازة للتآكل والعوامل الجوية والصدمات الميكانيكية. كما يمنح المجفف مظهرًا احترافيًا ويقلل من احتياجات الصيانة طوال فترة التشغيل.
وتساعد هذه المنظومة المتطورة للعزل الحراري على الحفاظ على درجات حرارة تشغيل مستقرة، وتحسين كفاءة التجفيف، وخفض تكاليف التشغيل لمصانع الأسفلت.
المواصفات الفنية لمجفف مصنع الأسفلت
مادة جسم أسطوانة التجفيف
فولاذ خاص بالغلايات للخدمة الشاقة، مقاوم لدرجات الحرارة المرتفعة والتآكل (P265GH / S355JR أو ما يعادلها حسب الطلب).
سماكة جسم الأسطوانة
سماكة تتراوح بين 10 و12 مم حسب الطاقة الإنتاجية للمصنع ومتطلبات المشروع.
نظام الدفع
نظام دفع احتكاكي للخدمة الشاقة مزود بأربع بكرات دعم.
نظام التشغيل
محرك كهربائي عالي العزم مزود بنظام التشغيل الناعم (Soft Starter) لضمان بدء وإيقاف سلسين.
حلقات الأسطوانة (Tyre Rings)
حلقات فولاذية مطروقة ومعالجة حرارياً لضمان عمر تشغيلي طويل.
العزل الحراري
عزل بسماكة 50–100 مم باستخدام الصوف الصخري عالي الكثافة مع غطاء خارجي من الألمنيوم أو الفولاذ المقاوم للصدأ.
أجزاء التآكل الداخلية
ألواح مقاومة للتآكل وريش رفع (Flights) مثبتة بالبراغي، قابلة للاستبدال، ومصنوعة من فولاذ مقاوم للاهتراء.
نظام ريش الرفع (Flights)
ريش رفع مصممة هندسياً لتحقيق أعلى كفاءة في انتقال الحرارة وتكوين ستارة متجانسة من الركام داخل الأسطوانة.
الطاقة الإنتاجية
مناسبة لمصانع الأسفلت بطاقة إنتاجية من 80 إلى 320 طن/ساعة.
أنواع الوقود المتوافقة
الغاز الطبيعي، الديزل، زيت الوقود الثقيل (المازوت)، وأنظمة الحرق ثنائية الوقود.
مجالات الاستخدام
مصانع الأسفلت الثابتة، مصانع الأسفلت المتنقلة، ومشاريع تحديث وتطوير مصانع الأسفلت.
تحديث وتطوير مجفف مصنع الأسفلت
بغض النظر عن علامة مصنع الأسفلت التجارية أو طرازه، فإن أداء مجفف الأسفلت (أسطوانة التجفيف) ينخفض تدريجياً مع مرور الوقت بسبب تشوه جسم الأسطوانة، والتآكل، والإجهاد الحراري، وعدم المحاذاة، وتآكل ريش الرفع (Flights). وتؤدي هذه المشكلات إلى زيادة استهلاك الوقود، وانخفاض الطاقة الإنتاجية، وعدم تجانس تسخين الركام، وارتفاع تكاليف الصيانة.
بفضل خبرتها الهندسية الواسعة، تقدم MBA خدمات متكاملة في تحديث وتطوير مجففات مصانع الأسفلت (Retrofit & Modernization). نقوم بإزالة المجفف القديم واستبداله بـ مجفف أسفلت MBA عالي الكفاءة، المصمم ليتوافق بالكامل مع الهيكل الحالي للمصنع، ونظام الأتمتة، والموقد، وأنظمة نقل المواد.
يبدأ كل مشروع تحديث بقياسات ميدانية دقيقة ودراسة هندسية شاملة. ويتم تصميم المجفف الجديد خصيصاً ليتوافق مع مواصفات مصنعكم، مما يضمن تركيباً سريعاً مع أقل فترة توقف ممكنة. والنتيجة هي رفع الكفاءة الحرارية، وخفض تكاليف التشغيل، وزيادة الطاقة الإنتاجية، وتحسين أداء مصنع الأسفلت بالكامل دون الحاجة إلى استبدال المصنع بالكامل.
حلول مجففات مصانع الأسفلت المصممة خصيصًا لمشروعكم
دعنا نُعدّ لكم عرضًا مخصصًا بأفضل السعات والمواصفات الفنية والأسعار التنافسية لمشروعكم
الأسئلة الشائعة حول مجففات مصانع الأسفلت
اعثر على إجابات لأكثر الأسئلة شيوعًا حول مجففات مصانع الأسفلت، وأنظمة الدفع بالاحتكاك، وتأثير رطوبة الركام على استهلاك الوقود، وتصميم ريش الرفع الداخلية، وخدمات تحديث واستبدال مجففات مصانع الأسفلت.
كيف تؤثر رطوبة الركام على إنتاجية مجفف مصنع الأسفلت واستهلاك الوقود؟
يُستهلك جزء كبير من الطاقة الحرارية التي يولدها الموقد في تبخير الرطوبة الموجودة داخل الركام. وكلما ارتفعت نسبة الرطوبة، احتاج المجفف إلى طاقة أكبر للوصول إلى درجة حرارة الركام المطلوبة، مما يؤثر بشكل مباشر على كفاءة الإنتاج.
بشكل عام، كل زيادة بنسبة 1٪ في رطوبة الركام قد تؤدي إلى انخفاض إنتاجية المصنع بنسبة تتراوح بين 10٪ و15٪، مع زيادة استهلاك الوقود بنحو 10٪، وذلك حسب تصميم المصنع وظروف التشغيل.
تم تصميم مجففات مصانع الأسفلت من MBA بهندسة متطورة لريش الرفع وتقنيات نقل حرارة عالية الكفاءة للحفاظ على أفضل أداء تجفيف حتى عند معالجة الركام ذي الرطوبة المرتفعة، مما يساهم في تحقيق إنتاج مستقر، وتقليل استهلاك الوقود، ورفع الكفاءة الحرارية.
ما هي مزايا نظام الدفع بالاحتكاك في مجفف مصنع الأسفلت؟
تعتمد المجففات التقليدية التي تعمل بالسلسلة أو التروس على مكونات ميكانيكية تتعرض غالبًا للاهتزازات، والضوضاء العالية، والحاجة المتكررة للتشحيم، بالإضافة إلى احتمالية توقف الإنتاج نتيجة أعطال السلسلة أو التروس.
أما نظام الدفع بالاحتكاك (Friction Drive) فيدعم أسطوانة التجفيف بواسطة أربع بكرات دعم ثقيلة، مما يسمح لها بالدوران بسلاسة وهدوء من خلال الاحتكاك بدلاً من نواقل الحركة الميكانيكية.
أهم مزايا نظام الدفع بالاحتكاك:
* تشغيل سلس وهادئ.
* تقليل مستويات الاهتزاز.
* انخفاض متطلبات الصيانة.
* عدم وجود تآكل في السلاسل أو التروس.
* إطالة العمر التشغيلي لمكونات نظام الحركة.
* خفض تكاليف التشغيل والصيانة.
* تحسين موثوقية التشغيل.
* دوران مستقر لأسطوانة التجفيف حتى في ظروف الإنتاج الشاقة.
تم تجهيز مجففات مصانع الأسفلت من MBA بأنظمة دفع بالاحتكاك عالية التحمل، والمصممة لضمان أعلى مستويات الاعتمادية، والإنتاج المستمر، والعمر التشغيلي الطويل حتى في أصعب ظروف التشغيل.
متى يجب استبدال ريش الرفع داخل مجفف مصنع الأسفلت؟
يعتمد العمر التشغيلي لريش الرفع الداخلية (Lifting Flights) على عدة عوامل، منها درجة تآكل الركام المستخدم (مثل البازلت أو الجرانيت)، وعدد ساعات التشغيل، والطاقة الإنتاجية للمصنع. وتؤدي المواد شديدة التآكل إلى تآكل الريش بسرعة أكبر، مما يقلل من كفاءة التجفيف مع مرور الوقت.
في MBA، يتم تصميم ريش الرفع الأمامية وألواح التآكل الداخلية في مجففات مصانع الأسفلت لتكون مثبتة بالمسامير وسهلة الاستبدال، مما يسمح بإجراء أعمال الصيانة بسرعة ودون الحاجة إلى استبدال أسطوانة التجفيف بالكامل.
وللحفاظ على أعلى كفاءة حرارية وتكوين ستارة ركام (Aggregate Curtain) متجانسة، يجب فحص ريش الرفع أثناء الصيانة الدورية واستبدالها عند ظهور علامات التآكل المفرط. ويساعد الاستبدال في الوقت المناسب على الحفاظ على أداء التجفيف، وتقليل استهلاك الوقود، وإطالة العمر التشغيلي لأسطوانة التجفيف.
مزايا ريش الرفع القابلة للاستبدال:
* استبدال سريع وسهل.
* تقليل زمن التوقف أثناء الصيانة.
* خفض تكاليف الصيانة.
* الحفاظ على أداء تجفيف ثابت.
* تحسين كفاءة انتقال الحرارة.
* إطالة العمر التشغيلي لأسطوانة التجفيف.
هل يمكن تحديث أو استبدال مجفف مصنع الأسفلت لأي علامة تجارية؟
نعم. بغض النظر عن العلامة التجارية أو بلد المنشأ لمصنع الأسفلت الخاص بكم، تستطيع MBA استبدال أسطوانة التجفيف القديمة أو منخفضة الكفاءة أو غير المناسبة بأخرى جديدة عالية الأداء، مصممة خصيصًا لتتوافق مع مصنعكم الحالي.
يقوم فريقنا الهندسي بتصميم كل مشروع تحديث مجفف (Dryer Retrofit) ليتكامل بسلاسة مع الموقد، ونظام تغذية الركام البارد، ومدخل المصعد (Elevator Inlet)، وهيكل الدعم، ونظام التحكم والأتمتة الحالي. وبفضل القياسات الميدانية الدقيقة والتصميم الهندسي المخصص، نقوم بتصنيع مجفف مصنع أسفلت من MBA يتوافق مع منظومتكم الحالية مع أقل قدر ممكن من التعديلات وفترة التوقف.
مزايا تحديث مجفف MBA:
* متوافق مع جميع العلامات التجارية الرئيسية لمصانع الأسفلت.
* تكامل كامل مع الموقد وأنظمة التحكم والأتمتة الحالية.
* زيادة الطاقة الإنتاجية وتحسين الكفاءة الحرارية.
* تقليل استهلاك الوقود وتكاليف التشغيل.
* تقليل مدة التركيب والتوقف عن الإنتاج إلى الحد الأدنى.
* تصميم هندسي مخصص وفق مواصفات مصنعكم.
سواء وصل مجففكم الحالي إلى نهاية عمره التشغيلي أو لم يعد يحقق الأداء المطلوب، فإن خدمة تحديث مجففات مصانع الأسفلت من MBA تُعد حلاً اقتصاديًا وفعالًا لتحديث المصنع واستعادة أعلى مستويات الأداء والإنتاجية.
