Битумная яма
Битумная яма — это подземное железобетонное сооружение, предназначенное для безопасного хранения горячего битума, поддержания его рабочей температуры и последующей подачи в производственный процесс. Такие системы широко применяются на битумных терминалах, асфальтобетонных заводах (АБЗ), установках по производству полимерно-модифицированного битума (PMB), установках по производству битумной эмульсии и других объектах хранения битума.

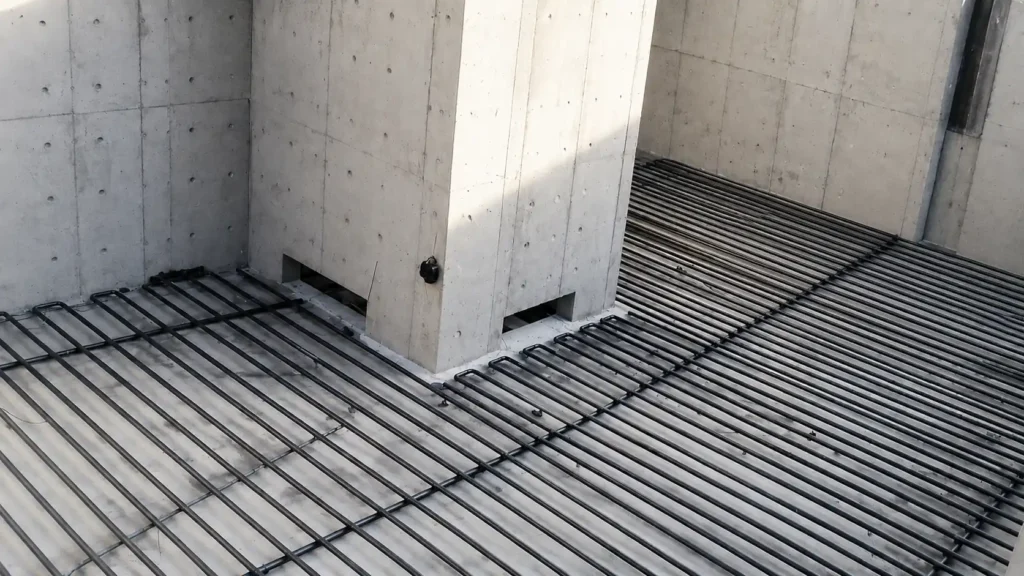

Компания MBA проектирует и строит битумные ямы с подогревом в соответствии с требованиями каждого проекта. После разработки котлована выполняется строительство железобетонной конструкции, внутри которой устанавливаются змеевики подогрева термальным маслом. Такая система обеспечивает равномерный нагрев битума, поддерживает необходимую температуру хранения и гарантирует его бесперебойную перекачку в производственную линию.
Что такое битумная яма?
Битумная яма — это подземное железобетонное сооружение, предназначенное для хранения больших объемов битума с поддержанием необходимой рабочей температуры с помощью встроенной системы подогрева термальным маслом.
В отличие от традиционных стальных резервуаров, яма для хранения битума является более экономичным решением для хранения больших объемов материала. Циркуляция термального масла по змеевикам подогрева обеспечивает равномерное распределение тепла по всей битумной яме, предотвращает затвердевание битума и гарантирует бесперебойную работу производства.
Технические характеристики битумной ямы
Основной задачей при хранении битума больших объемов является поддержание необходимой рабочей температуры при минимальном расходе энергии. Битумные ямы MBA разработаны для обеспечения эффективной теплопередачи, высокой надежности и длительного срока службы.
Высокоэффективная система подогрева термальным маслом

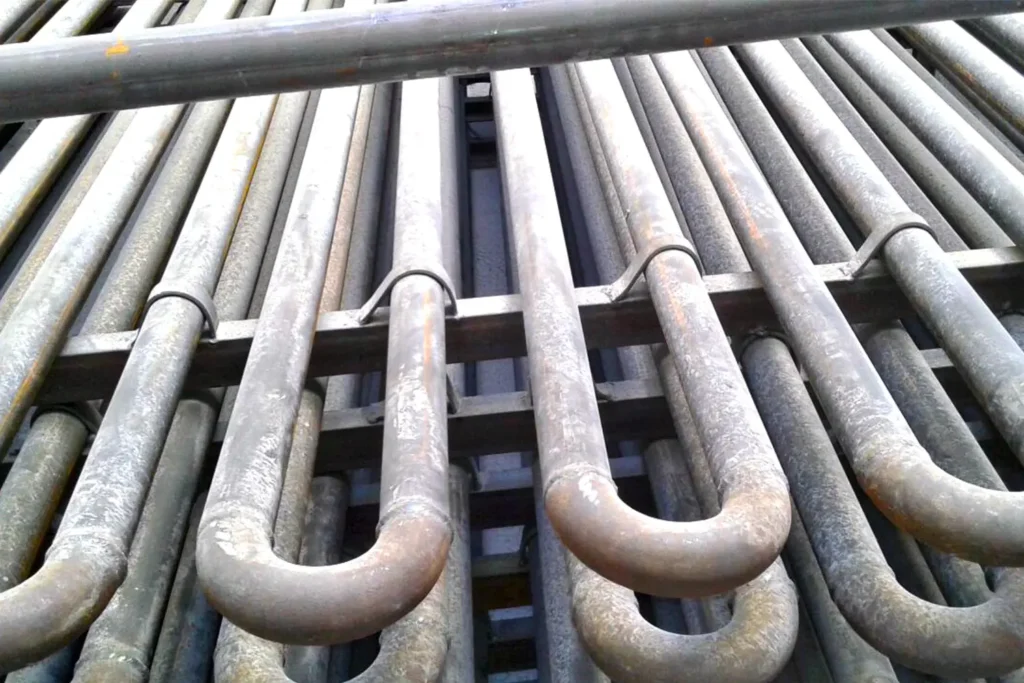

Змеевики подогрева, расположенные в нижней части битумной ямы, проектируются на основе точных инженерных расчетов. Бесшовные стальные трубы обеспечивают равномерное распределение тепла по всему объему, предотвращая локальное охлаждение и поддерживая стабильную температуру битума.
Максимальная теплоизоляция
Наши битумные ямы с подогревом оснащаются высокоэффективной системой теплоизоляции, которая снижает теплопотери, вызванные воздействием окружающей среды и температурой грунта. Это позволяет уменьшить расход топлива и поддерживать битум при оптимальной рабочей температуре.
Прочная железобетонная конструкция
Подземные битумные ямы MBA строятся из железобетонных конструкций, рассчитанных на большие объемы хранения, высокие температурные нагрузки и длительную эксплуатацию. Такая конструкция обеспечивает высокую прочность, долговечность и минимальные затраты на техническое обслуживание.
Опциональный контроль температуры и уровня
По требованию заказчика битумная яма может оснащаться датчиками температуры и радарными уровнемерами. Система обеспечивает непрерывный контроль температуры и уровня битума, а также легко интегрируется в систему автоматизации асфальтобетонного завода (АБЗ) или битумного терминала.
Как работает система подогрева битумной ямы ?
Для проектов хранения битума большой емкости, где традиционные вертикальные или горизонтальные резервуары недостаточны, система подогрева битумной ямы обеспечивает надежное, энергоэффективное и экономичное решение, поддерживая битум при необходимой рабочей температуре.
1. Генерация тепловой энергии
Нагретое термальное масло, поступающее от котла на термальном масле, циркулирует по сети змеевиков подогрева, расположенных внутри железобетонной битумной ямы. Замкнутый контур обеспечивает непрерывную и эффективную передачу тепла.
2. Локальный и равномерный подогрев
Змеевики подогрева термальным маслом размещаются с повышенной плотностью в зоне всасывания битума для поддержания оптимальной температуры перекачки. Такая конструкция нагревает только необходимые участки, снижает расход топлива и поддерживает температуру битума в диапазоне 140–160 °C.
3. Безопасная и непрерывная перекачка битума
После достижения необходимой вязкости битум перекачивается с помощью высокопроизводительных битумных насосов на асфальтобетонные заводы (АБЗ), установки по производству полимерно-модифицированного битума (PMB), установки по производству битумной эмульсии, резервуары хранения или пункты налива, обеспечивая непрерывную и эффективную работу производства.
ПРОИЗВОДИТЕЛЬ ЖЕЛЕЗОБЕТОННЫХ БИТУМНЫХ ЯМ
Получите Коммерческое Предложение на Железобетонную Битумную Яму, Спроектированную Под Требования Вашего Проекта !
Часто задаваемые вопросы о битумных ямах
Здесь вы найдете ответы на наиболее часто задаваемые вопросы о железобетонных битумных ямах, системах подогрева термальным маслом, объемах хранения, областях применения и инженерных решениях.
Почему битумная яма предпочтительнее вертикальных резервуаров?
При реализации крупных проектов по хранению битума или в регионах с сезонными поставками использование традиционных вертикальных резервуаров для хранения тысяч тонн битума требует значительных капитальных вложений и больших площадей.
Железобетонная битумная яма является более экономичным решением для хранения больших объемов битума. Благодаря системе подогрева термальным маслом и правильно спроектированным змеевикам подогрева тепло концентрируется в зоне всасывания, что снижает расход топлива и поддерживает битум при оптимальной температуре для перекачки.
Почему так важно правильное проектирование змеевиков подогрева ?
Диаметр, длина и схема расположения змеевиков подогрева напрямую влияют на эффективность передачи тепла в битумной яме. Неправильно спроектированная система подогрева термальным маслом может привести к неравномерному нагреву, повышенному расходу топлива и лишним потерям энергии.
Специалисты MBA выполняют точные теплотехнические расчеты с учетом объема хранения, условий эксплуатации и климатических особенностей объекта. Это позволяет разработать наиболее эффективную систему подогрева битумной ямы, обеспечивающую равномерное распределение температуры, оптимальную вязкость битума, снижение эксплуатационных расходов и надежную работу в течение многих лет.
Можно ли модернизировать систему подогрева существующей битумной ямы ?
Да. Помимо проектирования и строительства новых битумных ям, компания MBA выполняет модернизацию (ретрофит) существующих железобетонных битумных ям.
Мы заменяем устаревшие, неэффективные или поврежденные системы подогрева термальным маслом и змеевики подогрева на современные высокоэффективные решения, обеспечивающие лучший теплообмен, снижение расхода топлива и равномерный нагрев битума. Каждый проект модернизации разрабатывается индивидуально с учетом размеров существующей битумной ямы, объема хранения и условий эксплуатации.
Какие объемы хранения доступны для битумных ям?
Компания MBA проектирует и строит железобетонные битумные ямы стандартной вместимостью 500, 1000, 1500, 2000, 2500, 3000 и 5000 тонн.
При необходимости мы также разрабатываем битумные ямы с индивидуальными объемами хранения и размерами в соответствии с требованиями проекта, условиями строительной площадки и особенностями эксплуатации.
